BIẾN TẦN TRUNG THẾ CÔNG NGHIỆP

Medium Voltage Drives SECOM Power – Giải pháp biến tần trung thế công nghiệp

SECOM Power Medium Voltage Drives là dòng thiết bị truyền động và biến tần trung thế dành cho các ứng dụng công nghiệp công suất lớn. Các giải pháp SECOMDRIVE được thiết kế với nhiều công nghệ khác nhau nhằm đáp ứng yêu cầu về hiệu suất, công suất và khả năng vận hành trong các hệ thống truyền động công nghiệp.

Các dòng Medium Voltage Drives SECOM Power

IGBT Medium Voltage Converter – SECOMDRIVE MV IGBT Inverter: Biến tần trung thế hiệu suất cao sử dụng công nghệ IGBT với cấu trúc Neutral Point Clamped (NPC) 3 cấp và làm mát bằng nước. Dòng sản phẩm có dải công suất từ 4 MVA đến 8 MVA, hiệu suất trên 98%, hỗ trợ động cơ không đồng bộ và động cơ đồng bộ. Hệ thống có thể sử dụng cấu hình Active Front End (AFE) để hỗ trợ tái sinh năng lượng và vận hành bốn góc phần tư.

IGCT Medium Voltage Converter – SECOMDRIVE MV IGCT Inverter: Biến tần trung thế công suất lớn sử dụng công nghệ IGCT, cấu trúc NPC 3 cấp và làm mát bằng nước. Dòng này đáp ứng các mức công suất 10 MVA, 11 MVA và 13 MVA, hiệu suất trên 98% và có thể sử dụng cấu hình AFE tái sinh.

MV Multi-Level Converter – SECOMDRIVE Multi-Level Inverter: Biến tần trung thế đa cấp sử dụng các cell IGBT theo cấu trúc Cascaded H-Bridge (CHB). Dòng sản phẩm hỗ trợ điện áp đầu ra từ 3,3 kV đến 11 kV, công suất từ 200 kVA đến 13 MVA, hiệu suất trên 98% và có thể lựa chọn làm mát bằng không khí hoặc nước. Thiết kế module giúp thuận tiện cho việc bảo trì và thay thế.

Danh mục sản phẩm Medium Voltage Drives SECOM Power

IGBT Medium Voltage Converter – IGCT Medium Voltage Converter – MV Multi-Level Converter – SECOMDRIVE MV IGBT Inverter – SECOMDRIVE MV IGCT Inverter – SECOMDRIVE Multi-Level Inverter – Active Front End AFE – Medium Voltage Inverter – Medium Voltage Converter – Multi-Level Drive – Industrial Medium Voltage Drive

Các giải pháp SECOM Power Medium Voltage Drives phù hợp cho các hệ thống truyền động công suất lớn và các ứng dụng công nghiệp yêu cầu hiệu suất cao, khả năng vận hành ổn định và thiết kế thuận tiện cho bảo trì.



Medium Voltage Drives SECOM Power – Biến tần trung thế công nghiệp

SECOM Power Medium Voltage Drives là giải pháp biến tần và bộ chuyển đổi trung thế dành cho các hệ thống truyền động công nghiệp công suất lớn. Dòng sản phẩm SECOMDRIVE được phát triển với nhiều công nghệ khác nhau, đáp ứng yêu cầu về hiệu suất, khả năng vận hành và bảo trì trong các ứng dụng công nghiệp.

SECOM Power cung cấp ba nhóm giải pháp chính gồm IGBT Medium Voltage Converter, IGCT Medium Voltage Converter và MV Multi-Level Converter, phù hợp với các yêu cầu khác nhau về công suất và cấu hình hệ thống.

IGBT Medium Voltage Converter – Biến tần trung thế IGBT

SECOMDRIVE MV IGBT Inverter là dòng biến tần trung thế hiệu suất cao, sử dụng cấu trúc Neutral Point Clamped (NPC) 3 cấp và hệ thống làm mát bằng nước.

Thiết bị có thể được sử dụng trong cấu hình Active Front End (AFE) để hỗ trợ tái sinh năng lượng. Dòng IGBT đáp ứng các yêu cầu về khả năng đáp ứng động cao, công suất lớn ở tần số thấp và vận hành bốn góc phần tư đối với phiên bản AFE.

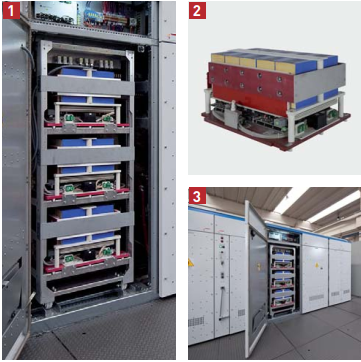

1. IGBT Inverter assembly
2. IGBT Inverter module
3. Typical cabinet installation

Đặc điểm chính

• Công suất module từ 4 MVA đến 8 MVA



• Hiệu suất trên 98%



• Điện áp đầu ra định mức 3150 Vac



• Hỗ trợ động cơ không đồng bộ và động cơ đồng bộ



• Có thể sử dụng cấu hình AFE tái sinh



• Thiết kế module dạng tủ thuận tiện cho kết nối và bảo trì



• Module có thể thay thế nhanh mà không cần thiết bị nâng chuyên dụng theo thiết kế của nhà sản xuất.



IGCT Medium Voltage Converter – Biến tần trung thế IGCT

SECOMDRIVE MV IGCT Inverter là giải pháp truyền động trung thế công suất lớn, sử dụng công nghệ IGCT với cấu trúc NPC 3 cấp và hệ thống làm mát bằng nước.

Tương tự dòng IGBT, hệ thống có thể được sử dụng trong cấu hình Active Front End (AFE) để hỗ trợ tái sinh năng lượng và vận hành bốn góc phần tư. Dòng IGCT được thiết kế cho các ứng dụng yêu cầu công suất cao và hiệu suất vận hành lớn.

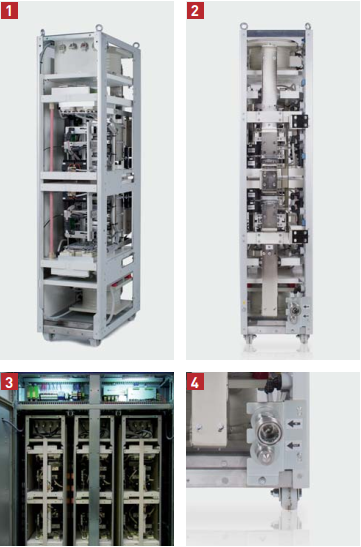

1. IGCT Inverter module

2. IGCT Inverter module rear view

3. Typical cabinet installation

4. Water inlet/outlet



Đặc điểm chính

• Các mức công suất 10 MVA, 11 MVA và 13 MVA



• Hiệu suất trên 98%



• Điện áp đầu ra định mức 3150 Vac



• Hỗ trợ động cơ không đồng bộ và động cơ đồng bộ



• Có cấu hình AFE và Inverter theo thiết kế hệ thống



• Module dạng drawer có thể tháo rời, hỗ trợ bảo trì và thay thế thuận tiện.



MV Multi-Level Converter – Bộ chuyển đổi trung thế đa cấp

SECOMDRIVE MV Multi-Level Converter là dòng biến tần trung thế đa cấp dựa trên công nghệ IGBT Cascaded H-Bridge (CHB). Thiết kế module giúp hệ thống linh hoạt trong cấu hình và thuận tiện cho công tác bảo trì.

Các cell CHB có thể sử dụng giải pháp làm mát bằng không khí hoặc nước tùy theo cấu hình. Các module được thiết kế để có thể tháo ra khỏi tủ thông qua hệ thống hỗ trợ trượt.

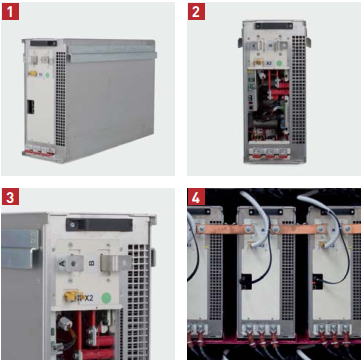

1. Multi-Level module

2. Multi-Level module front view

3. Multi-Level output busbar

4. Multi-Level typical installation



Đặc điểm chính

• Công suất từ 200 kVA đến 13 MVA



• Điện áp đầu ra từ 3,3 kV đến 11 kV



• Hiệu suất trên 98%



• Tần số đầu ra lên đến 100 Hz



• Thiết kế dạng module giúp bảo trì và thay thế thuận tiện



• Làm mát bằng không khí, có tùy chọn làm mát bằng nước.

Các dòng Medium Voltage Drives SECOM Power

IGBT Medium Voltage Converter – SECOMDRIVE MV IGBT Inverter – IGCT Medium Voltage Converter – SECOMDRIVE MV IGCT Inverter – MV Multi-Level Converter – SECOMDRIVE Multi-Level Inverter – Active Front End (AFE) – Medium Voltage Inverter – Medium Voltage Converter – Industrial Medium Voltage Drive

Các giải pháp Medium Voltage Drives SECOM Power được ứng dụng cho những hệ thống công nghiệp yêu cầu truyền động công suất lớn, hiệu suất cao và thiết kế thuận tiện cho việc vận hành, bảo trì.
